FLVR智能低壓調壓器　末端低電壓不平衡治理裝置

總則

1.1　  LVR低壓線路智能調壓穩壓裝置是我司針對農村電網或工業電路等供電線路長、平常用電少，要用到集中負荷變化大、造成末端電壓過低或過高、電壓不穩定、三相不平衡等問題開發的一款智能產品。該產品可有效解決配網末端電壓各類問題，保證供電正常穩定。

特殊場景 1、平常農村只有少數負荷幾呼不用電，在冬天用電取暖或過節和一些活動的時候集中用電增加，導致電網負荷增加，電壓不穩定。

特殊場景 2、農作物集中灌溉澆水或收獲季節處理加工；養殖業集中使用電氣設備等用電負荷增大，導致電網負荷增加，電壓不穩定。

特殊場景 3、部分地區有光伏并網，在區域內有重負荷或大量用電設備時電壓正常，當負荷減小后，居民用電電壓過高。

特殊場景 4、負載全是單相，導致三相不平衡，電壓波動大。

2、環境條件

2.1 海拔高度：≤3000m

2.2 環境溫度：-30℃ ～ +40℃

2.3 相對濕度：日平均不大于95%，月平均不大于90%

2.4 污穢等級：Ⅲ 級

2.5 抗震強度：7度

2.6系統標稱電壓：0.23kV/0.4kV

2.7額定頻率：50Hz

2.8安裝地點：戶外.

3、產品名稱主要邏輯

核心功能： 自動監測并穩定輸配電線路電壓，保障后端設備供電質量。

主要組成元器件：

智能控制單元： 核心決策中心，運行優化算法，指揮系統運行。

信息采集與處理單元： 實時采集線路電壓、電流等關鍵參數，進行濾波、計算與分析。

可控硅切換模塊： 實現無觸點、快速、精確的電壓檔位切換。

主變壓器： 提供基礎電壓變換。

調壓補償變壓器： 在主變基礎上提供精細、可調的補償電壓。

核心特點與功能：

智能自動穩壓：

實時監測輸入線路電壓。

當電壓超出預設穩定范圍時，自動啟動調壓程序。

通過智能控制單元精確計算所需補償量。

利用可控硅切換模塊控制主變壓器和調壓補償變壓器，實現無觸點、毫秒級電壓補償（如±20%輸入范圍，輸出穩定至380V或220V±1.5%）。

三相獨立調壓（針對三相平衡）：

具備分相獨立調節能力。

當其中一相電壓（電源）出現異常（過高或過低）導致三相不平衡時，可單獨對該相進行精確調節補償，無需整體調整，確保三相輸出平衡穩定。

智能休眠模式（節能與延壽）：

持續監測輸入電壓穩定性。

當檢測到輸入電壓持續穩定在設定范圍內達到預設時長時，設備自動判斷進入穩定狀態。

智能切入旁路休眠模式：

主調壓電路（主變、補償變、可控硅）退出運行。

輸入電源直接通過旁路供給負載。

顯著優勢：

大幅降低空載損耗：休眠期間僅維持監測電路運行，功耗降低至額定90%，減少鐵損/銅損。

有效延長關鍵部件壽命： 減少可控硅動作次數、變壓器和電子元件的運行時間與溫升，提升整體設備可靠性。

完善的保護與旁路功能：

多重保護機制無縫旁路切換：

輸入過電壓/欠電壓保護： 輸入電壓嚴重超標時，保護后端設備。

輸出過電壓/欠電壓保護： 確保輸出電壓安全。

過電流保護： 防止設備因過載或短路損壞。

自身故障保護（如控制異常、元件故障等）。

當觸發任何保護機制或檢測到自身嚴重故障時，設備自動、快速將負載切換至直通旁路供電。

核心價值： 確保負載供電不中斷，提供最高級別的供電連續性保障，同時保護調壓器本體免受進一步損壞。

產品價值總結：

該三相智能線路自動調壓穩壓器是一款高度智能化、高效節能、安全可靠的電力保障設備。它通過先進的電子技術、智能算法和無觸點切換，實現對線路電壓的自動、精確、快速穩定，特別具備三相獨立調壓能力以應對不平衡問題。其獨特的智能休眠模式顯著降低運行成本并延長設備壽命。完善的多重保護與自動旁路功能確保了負載供電的絕對連續性和設備自身的安全運行，是應對電網電壓波動、提升電能質量、保護關鍵用電設備的理想解決方案。

關鍵優勢：

智能化： 自適應調節，自動休眠。

精準穩壓： 快速響應，三相獨立可調。

高可靠性： 無觸點切換，多重保護。

供電連續性： 故障自動切旁路，負載不斷電。

高效節能： 休眠模式大幅降低損耗。

延長壽命： 減少關鍵元件損耗。

零中斷切換：在穩壓還是切換旁路零中斷切換：旁路功能確保設備故障或維護期間供電不間斷，保障用戶設備持續運行。

4、技術要求

4.1、技術參數

4.2基本功能要求

4.3、通訊功能

1)      具備RS-232 通信串口和RS-485通信串口。

2)      支持無線通信方式，實現設備運行信息與后臺系統的信息交互與數據管理功能，實現無功電壓協調優化功能。

3)      無線功能 支持4G、5G通信（選配），采用標準化、嵌入式設計，應選用業界主流廠商工業級無線通信芯片。

4)      滿足對中國移動、中國聯通、中國電信等三大移動運營商之一的無線通信網絡的功能。

5)      配套相應的電腦及手機運行客戶端，可實現遠程人機交互及設備數據管理功能。

6)      可提供透明、雙向、對等的數據傳輸通道，用戶數據無需經過轉換直接傳輸。

7)      支持永遠在線：設備加電自動上線、線路保持。

8)      應提供配置管理接口用作本地和遠程的管理，包括配置管理、安全管理、故障管理等功能。

9)      應具故障可靠復位重啟功能。

5、操作界面：

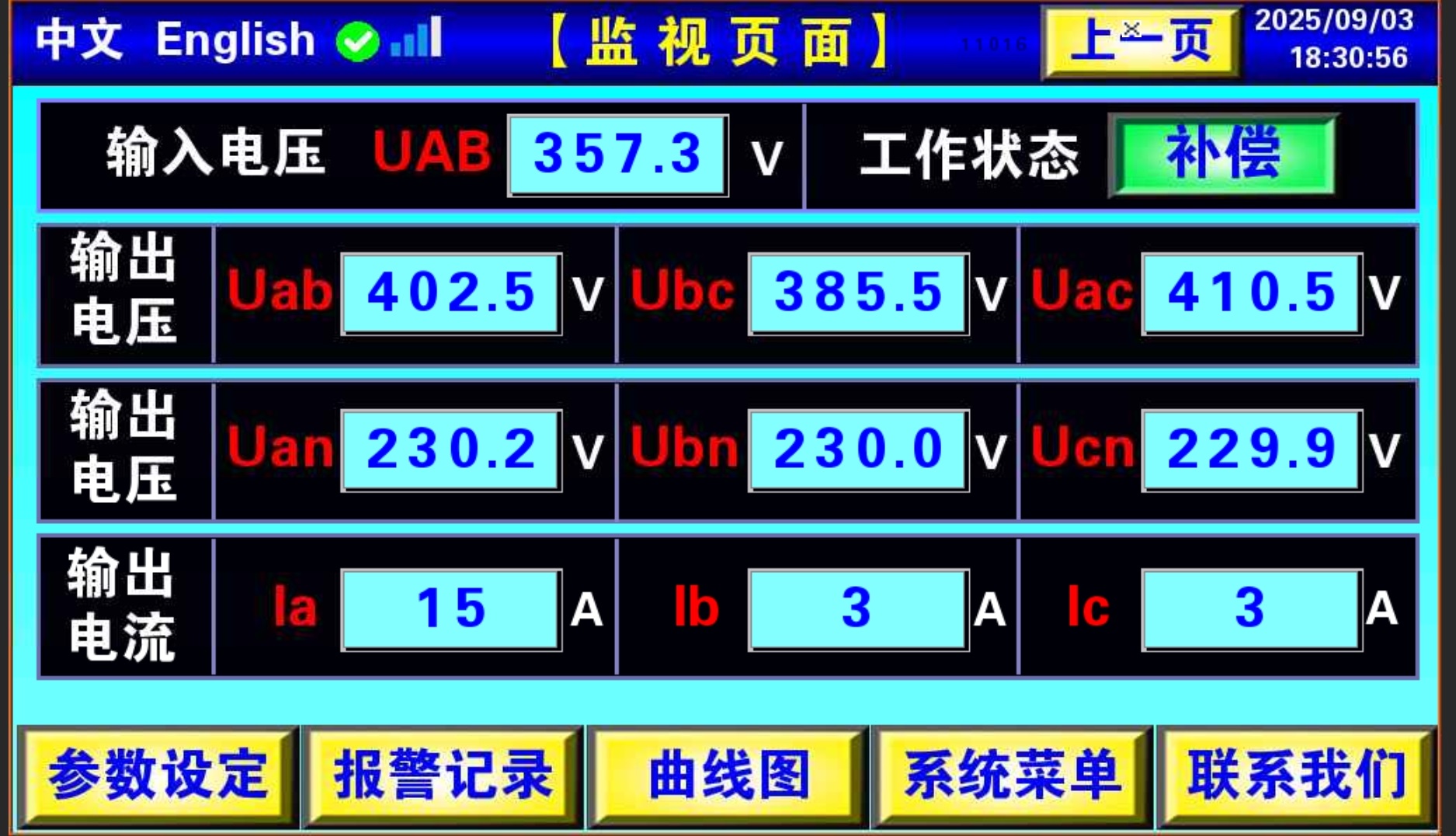

三相穩壓模式界面：

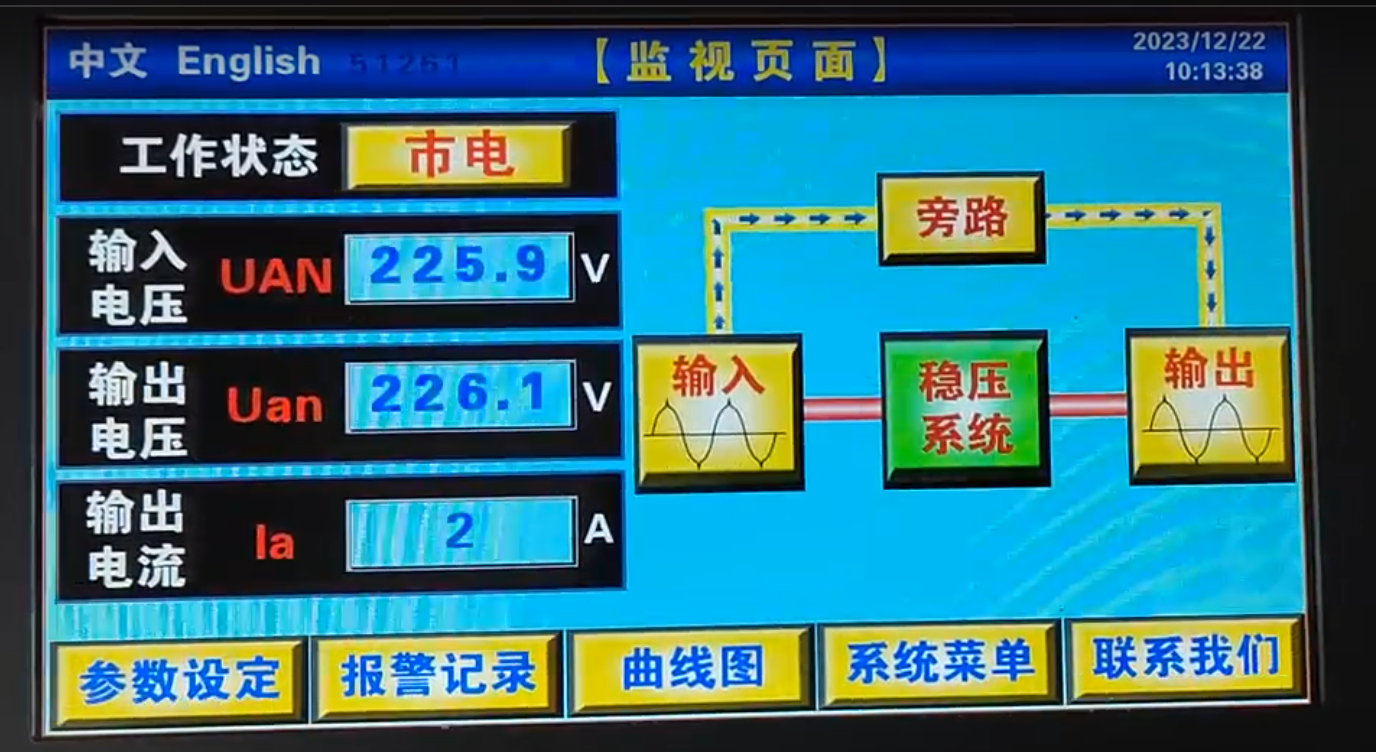

單相旁路模式界面：

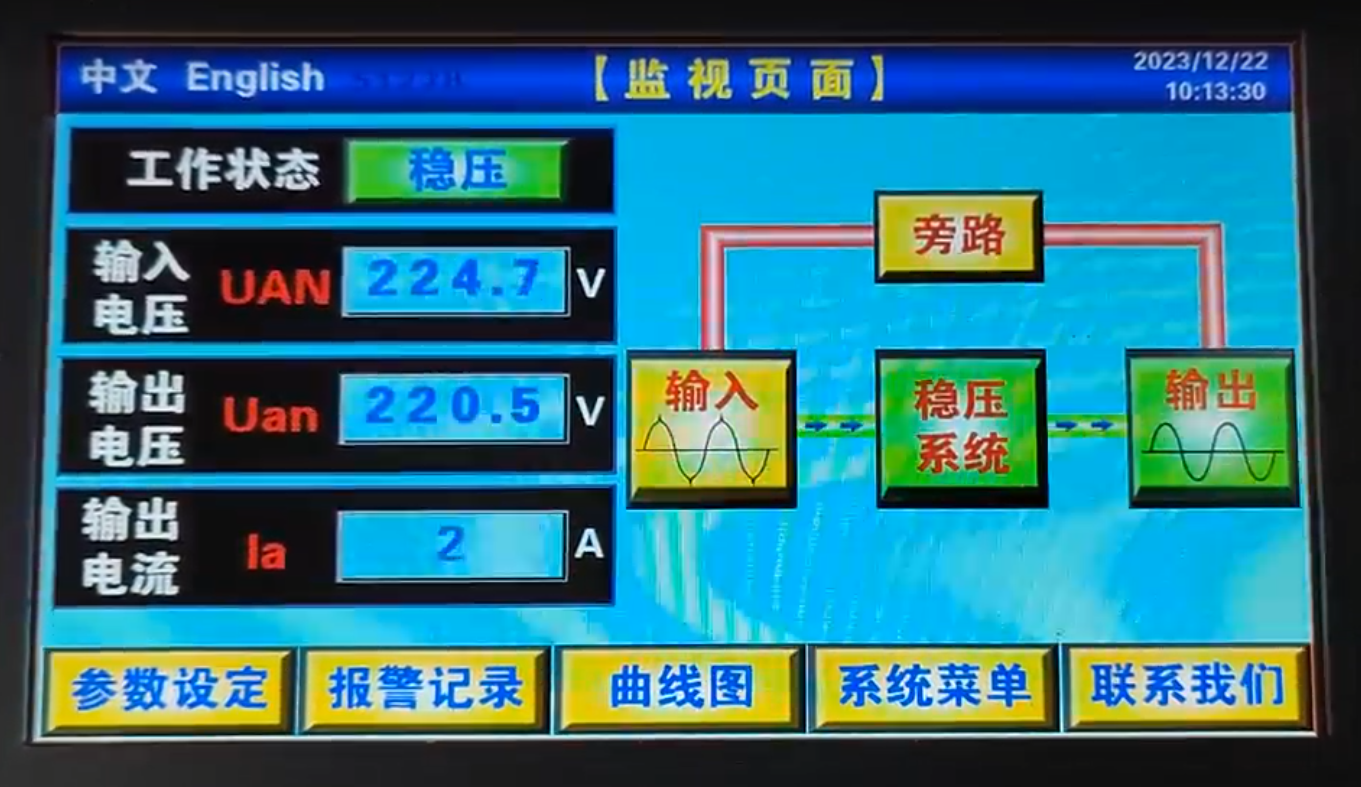

單相穩壓模式界面：
